Fondations pour les terminaux en libre-service

Les terminaux outdoor et indoor peuvent être soit vissés sur des fondations existantes, soit installés sur des fondations nouvellement créées. Les travaux sont toujours réalisés par le client et sous sa responsabilité, conformément aux spécifications techniques et statiques du fournisseur mandaté par PC CADDIE.

(Nouvelle) fondation avec une plaque de montage au sol

Lors de la création d'une nouvelle fondation (généralement pour les terminaux d'extérieur), le fournisseur mandaté par PC CADDIE envoie une „plaque de montage au sol“ qui doit être installée par le donneur d'ordre conformément aux instructions d'installation suivantes.

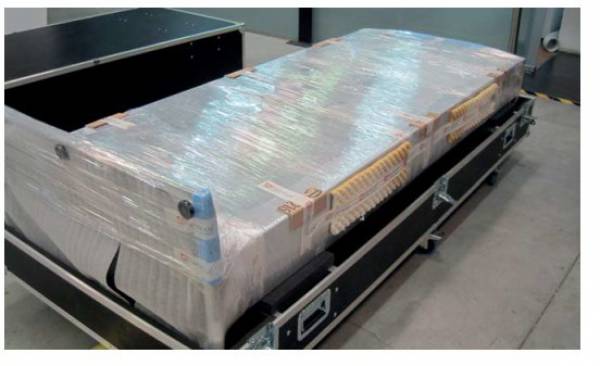

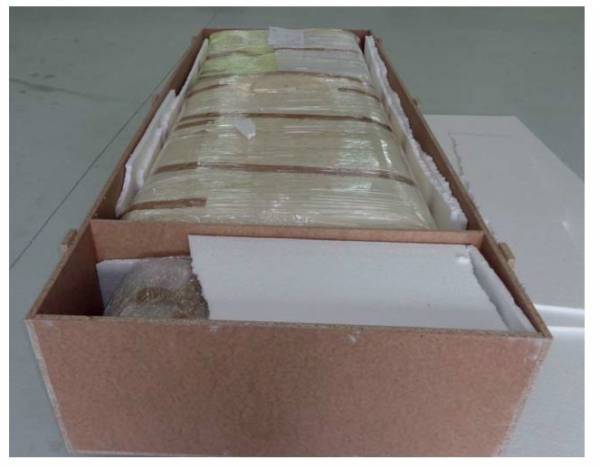

Livraison de la plaque de fond dans une caisse d'emballage

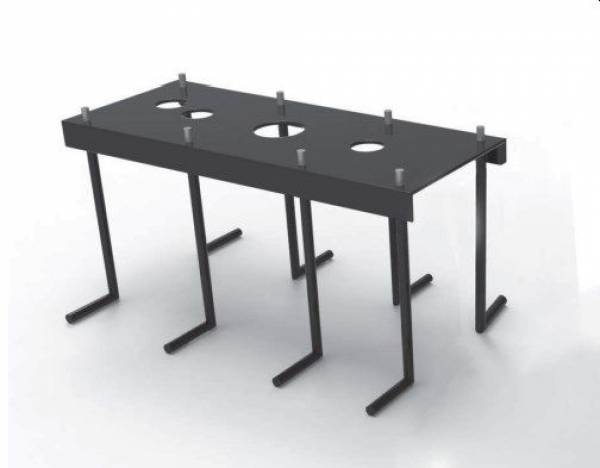

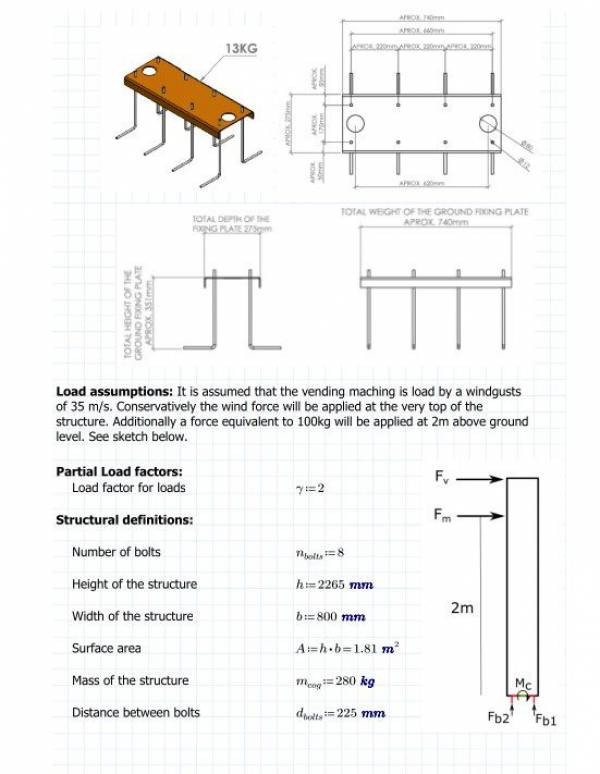

Plaque de montage au sol avant scellement dans la fondation

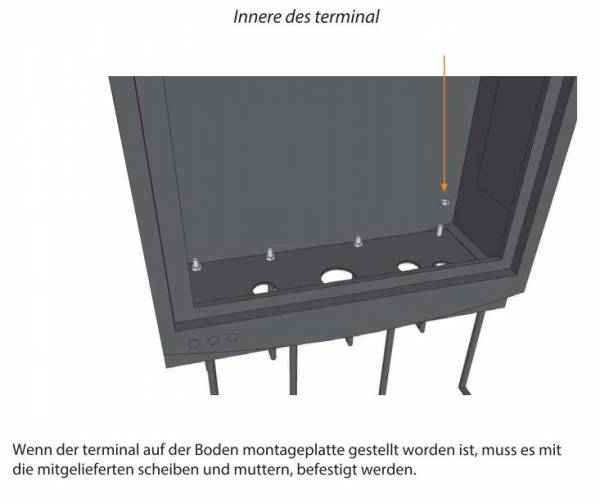

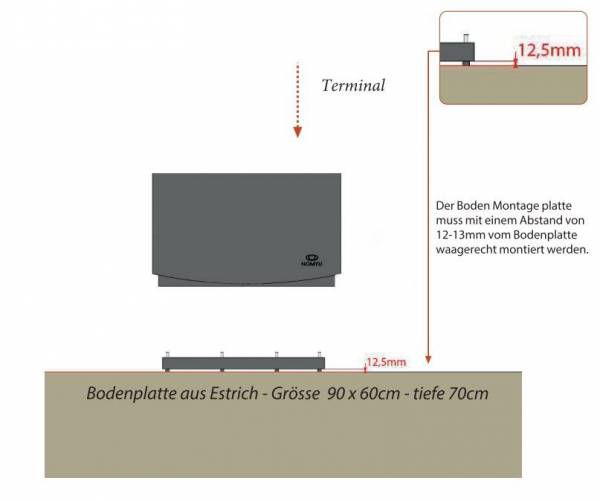

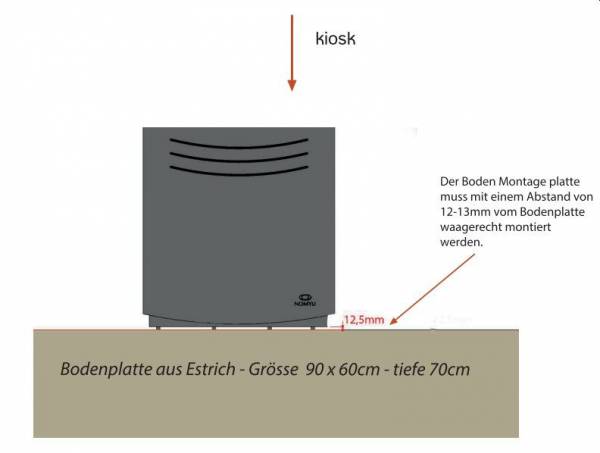

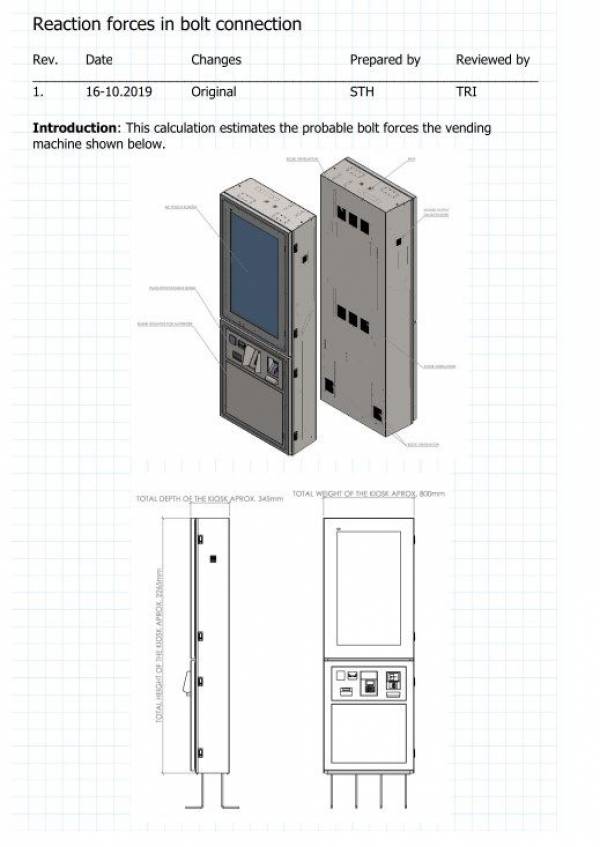

Schémas pour le vissage du tinal sur la plaque de montage au sol

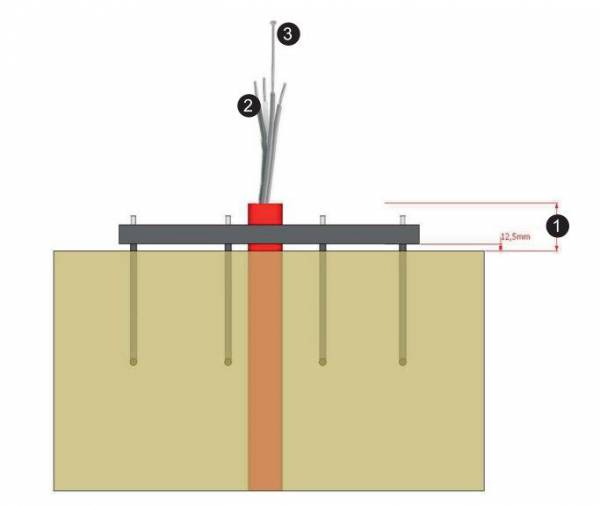

Préparation du câblage

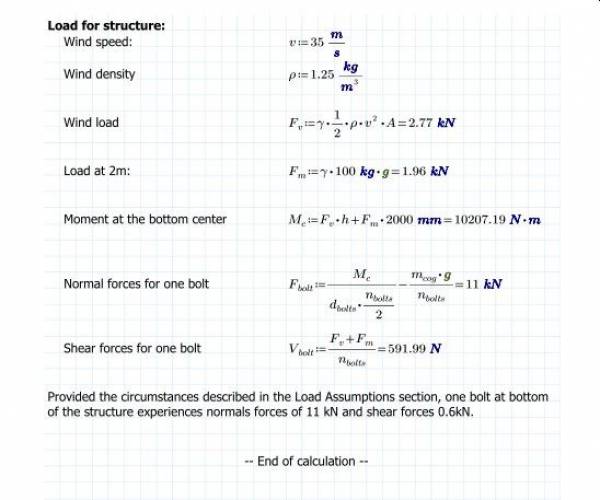

Vissage sur fondation existante / conditions statiques requises

En cas de vissage du terminal sur une fondation existante, les conditions statiques de la fondation existante doivent être garanties par le client afin d'absorber les forces du vent ainsi que les effets des forces externes.

Description au format PDF : montage_platte_fuer_bodenmontage.pdf
